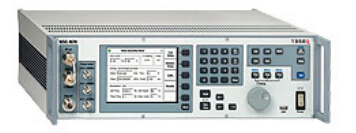

NSG 4070 —— 1G射頻傳導抗擾度測試系統
- 測溫范圍：
集成9 kHz～1 GHz信號發生器
9 kHz～1 GHz 功率計 (4個通道，1個為內部使用)
支持內部、外部放大器
5,7” TFT彩色顯示器及獨立操作的軟硬鍵盤
多個EUT監測選項
集成式功率放大器模塊
應用標準：
IEC 61000-4-6,IEC 61000-4-3,IEC 61000-4-20, IEC 61000-4-21
產品特點：
NSG 4070，即NSG 2070的改進版 — 多功能EMC抗擾度測試系統。NSG 4070具有極廣的頻率范圍（從9 kHz至1 GHz）、使用外部或內部放大器的模塊結構，因此它的應用范圍很廣：包括按照IEC 61000-4-6進行的測試，各種大電流注入應用，在IEC 61000-4-3、IEC 61000-4-20、IEC 61000-4-21應用中作為測試系統的信號發生器和功率計等。由于具有強大并易操作的固件，NSG 4070無需外部電腦和控制軟件控制即可獨立工作，當然，也可以用遠程控制對它進行系統操作。將USB存儲器插入面板，便可傳輸并保存最新的測試和測量數據以生成測試報告。
技術參數：
頻率范圍： 9 kHz – 1 GHz
分辨率： 1 Hz
參考頻率： 參考頻率輸出：10 MHz
電平范圍： -60 dBm – +10 dBm
分辨率： 0.1 dB
設定時間： 10 ms
調制深度： 0 – 100%
調制頻率范圍： 1 Hz – 50 kHz
頻率分辨率 1 Hz
升/降時間（10%/90%）： < 1 μs
調制頻率范圍： 1 Hz – 50 kHz
頻率分辨率： 1 Hz
占空比： 10% – 90%
