WaveSurfer MXs-B and MSO MXs-B 示波器 -

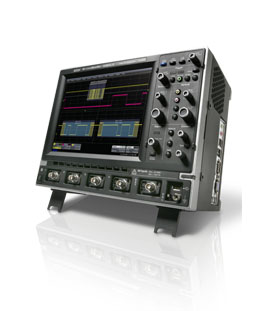

WaveSurfer MXs-B and MSO MXs-B 示波器
- 測溫范圍：
產品技術數據 WaveSurfer 24MXs-BWaveSurfer 44MXs-BWaveSurfer 42MXs -BWaveSurfer 64MXs-BWaveSurfer 62MXs-BWaveSurfer 104MXS-B帶寬 (@50歐姆)200 MHz400 MHz600 MHz1 GHz上升時間1.75 ns875 ps500 ps300 ps輸入通道數量44
產品技術數據 |
| WaveSurfer 24MXs-BWaveSurfer 44MXs-BWaveSurfer 42MXs -BWaveSurfer 64MXs-BWaveSurfer 62MXs-BWaveSurfer 104MXS-B帶寬 (@50歐姆)200 MHz400 MHz600 MHz1 GHz上升時間1.75 ns875 ps500 ps300 ps輸入通道數量442424顯示器10.4"彩色平板TFT-LCD, 800x600 SVGA, 觸摸屏采樣率 (單次)2.5 GS/s/ch5Gs/s/ch5 GS/s (通道復用時10GS/s)采樣率 (RIS模式)50 GS/s標配記錄長度12.5 Mpts/Ch (所有通道),25Mpts/ch內插模式.標配捕獲時間在全采樣率時在全部四條通道上高達2 ms垂直分辨率8位垂直靈敏度2 mV/div - 10 V/div (1 MW); 2 mV/div - 1 V/div (50 W)垂直(DC增益)精度±1.0%的全標(典型值); ±1.5%的全標, ≥ 10 mV/div (保證值)帶寬限制20 MHz20 MHz, 200 MHz最大輸入電壓50W: 5 Vrms, 1 MW: 400 V max (DC + 峰值AC: ≤5 kHz)50W: 5 Vrms, 1 MW: 250 V max (DC + 峰值AC: ≤10 kHz)輸入耦合AC, DC, GND (50W: DC和GND)輸入阻抗1 MW//16 pF或50 W1 MW//20 pF或50 W探測系統BNC或ProBus探頭數量每條通道一個PP009 (5mm) (標配)每條通道一個PP011 (5mm) (標配)時基范圍200 ps/div - 1000 s/div (滾降模式: 從500 ms/div到1000 s/div)時基精度￡5 ppm @ 25°C (典型值)(￡10 ppm @ 5-40°C)觸發模式正常觸發, 自動觸發, 單次觸發, 停止觸發觸發源任意輸入通道, 外部觸發, Ext X10, Ext/10, 或線路觸發; 斜率和電平對每個觸發源是唯一的(線路觸發除外)觸發耦合DC, AC, HFRej, LFRej觸發前延遲0-100%的全標觸發后延遲0-10,000格觸發抑制1 ns - 20 s或1 - 1,000,000,000個事件內部觸發電平范圍距中心±4.1格外部觸發范圍EXT/10 ±4V; EXT ±400 mV觸發標配邊沿, 毛刺, 寬度, 邏輯(碼型), 電視(NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p)測量、縮放和數學運算工具標配參數測量在任何波形上一次最多可以計算下面6個參數: 幅度, 面積, 底部(低), 延遲, 占空比, 下降時間 (90%-10%), 下降時間 (80%-20%), 頻率, 最大值, 平均值, 最小值,過沖+, 過沖-, 周期, 峰到峰值, 相位, 上升時間 (10%-90%), 上升時間 (20%-80%), RMS, 偏移, 標準偏差, 頂部(高), 寬度+, 寬度-。可以選通測量。縮放使用前面板QuickZoom按鈕，或使用觸摸屏或鼠標在縮放區域周圍放一個框。標配數學運算運算包括加, 減, 乘, 除和FFT (最多25 kpts, 支持功率頻譜輸出和矩形, VonHann和FlatTop窗口)。一次可以定義一個數學函數。物理特點外觀尺寸(高寬厚)260 mm x 340 mm x 152 mm，不包括附件和凸出部分(10.25" x 13.4" x 6")凈重7.26公斤(16.0磅)選項高級(WS Xs-ADVTRIG)欠幅脈沖, 反轉速率, 間隔(信號或碼型), 跌落, 判定(狀態或邊沿)擴展數學運算(WS Xs-MATHSURF)增加了下述數學函數：絕對值, 平均(加總平均和連續平均), 導數, 包絡, 增強分辨率(達11位), 基底, 積分, 顛倒, 倒數, 頂部, 平方和平方根。另外還增加了兩個數學函數相連, 重新定標為不同的單位和1Mpt FFT。 |
