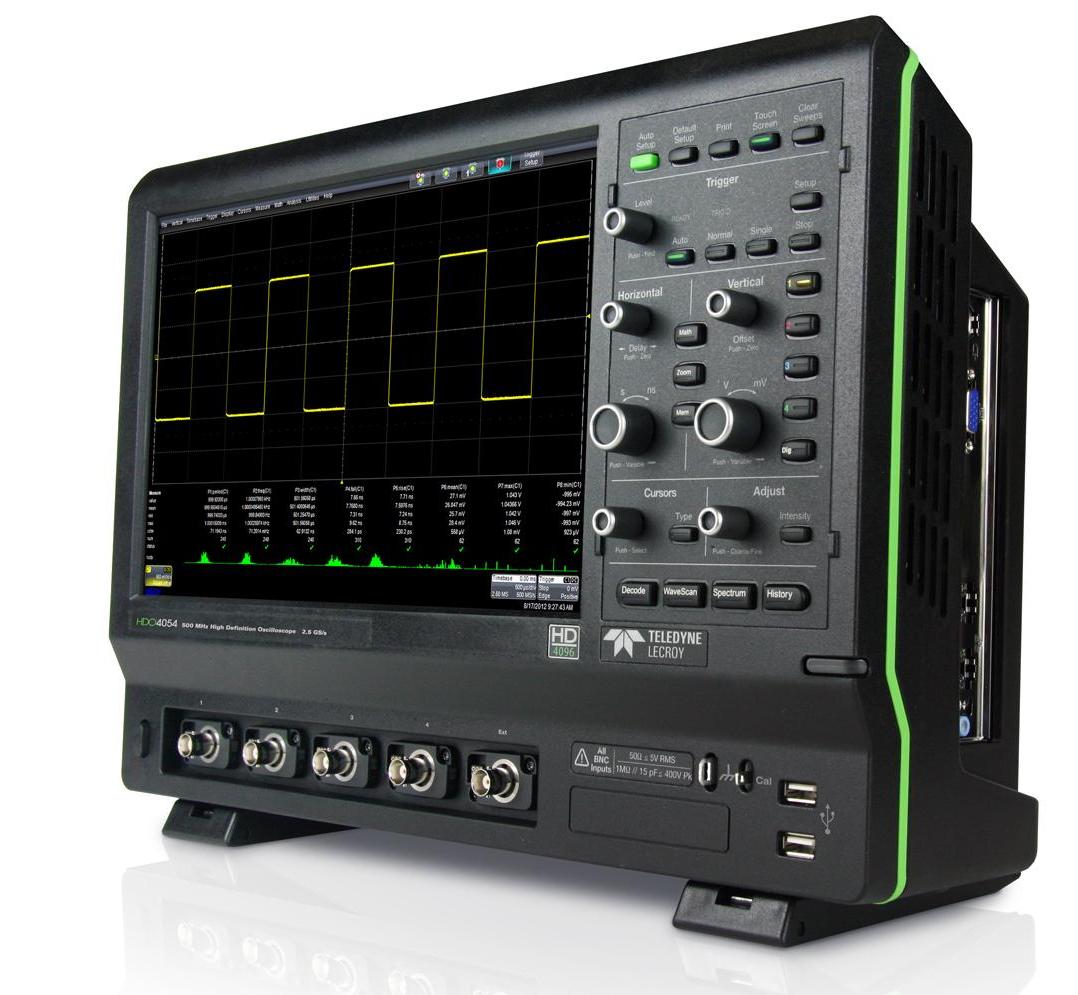

力科公司強大的調試工具

·WaveScan – 高級搜索和查找

①      自動分析波形的欠幅、毛刺或信號其它異常特征。

②      可以搜索已捕獲的靜態波形或掃描動態的波形

 ·History Mode–波形回放模式

①      回放歷史波形隔離異常信號

②      歷史模式始終處于激活狀態，一鍵快速

瀏覽緩存中的歷史波形



力科 LabNotebook 歸檔和報告生成工具

·一次性保存波形文件、設置文件和示波器截圖

·直接手寫進行截圖標注

·創建自定義報告歸檔測量和測試結果

·一鍵返回之前保存的測試數據和測試環境

·可以在回調的波形上進行新的測量和分析操作



順序模式

·將波形存儲空間分段之后作為單一波形顯

示(時間上不連續)

·每一段波形都是單獨進行觸發和存儲

·應用于捕獲占空比非常小的快沿脈沖，或時

間相對長時間內的異常事件

·可以按觸發時間顯示所有分段波形的時間標簽



力科頻譜分析選件

·專業的頻譜分析儀界面，方便在示波器上查看和測量頻域值

①快速設定中心頻率、頻寬和帶寬分辨率

·自動查找和定位頻譜中的peak位置

·在頻譜圖上使用標記工具測量頻率和強度值

·交互式的列表快速定位頻譜峰值和標記工具

·頻譜瀑布圖顯示頻率分布的動態變化趨勢



電源功率分析選件

·用于測量和分析功率器件和電路的工作參數

·自動測試和計算導通、截止和傳導損耗

·利用不同彩色顏色標識功率損耗區域

·流程圖向導式的用戶界面，引導用戶進行

·不同領域的測量

·應用領域：

①      開關功率器件參數測量

②      電源控制回路調制特征分析

③      線路功率諧波分析



串行協議觸發和解碼

·直接在物理層數據上以顏色標示解碼的碼段和解碼數據

·對具體的協議信息進行觸發，隔離總線事件

·多達4通道的同時解碼 – 可以組合不同的協議和不同的速率

·解碼信息列表顯示全部的解碼幀信息，點擊對選定的幀數據進行放大

·支持業內最全的解碼協議

I2C, SPI, UART/RS232

CAN, LIN, FlexRay, SENT

Audio (I2S, LJ, RJ, TDM)

DigRF3G, DigRFv4, DPHY

ARINC429, MIL-STD 1553

USB 1.0/1.1/2.0, USB-HSIC
