    MS系列混合信號示波器

    • 測溫范圍:
    1. 詳細信息
    2. 選項卡二
    3. 選項卡三
    4. 選項卡四
    5. 選項卡五

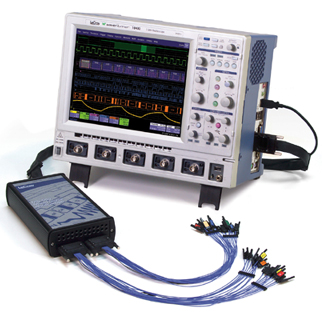

    MS系列混合信號示波器

    WaveRunner XiWaveSurfer Xs的杰出性能帶到嵌入式系統中


    最優秀的混合信號示波器

    混合信號示波器(MSO)為設計和調試當前嵌入式系統提供了理想的工具,它提供了唯一的方式,在發生時可以同時實時查看模擬信號、數字信號和串行數據信號。嵌入式系統設計人員需要查看進出各種設備的信號,如微型控制器、DSPFPGAADCDAC和傳感器,同時保證正確定時和總線業務。

    無可比擬的數字性能

    MS系列提供了無可比擬的數字性能,分成兩種型號:MS-500和MS-250。MS-500是為捕獲最快數字信號的長記錄而設計的,其最大輸入頻率為500 MHz,而其它MSO的最大輸入頻率僅250 MHz。50 Mpts/Ch的長存儲容量意味著可以以最高2 GS/s的采樣率捕獲長達25 ms的快速信號。除優異的性能外,MS-500還支持最多36條通道,足可以適應所有ADDR、DATA、控制線路和串行數據總線,使其成為采用16位或32位微控制器的嵌入式系統的首選工具。

    MS-250為測試采用8位微控制器或低速數字信號的嵌入式系統提供了理想的工具。MS-250提供了250 MHz的最大輸入頻率、18條通道和10 Mpts/Ch的存儲容量,為測試嵌入式系統配備了完整的一系列工具,是您的超值之選。

    優越的模擬性能

    優秀的MSO必須基于優秀的示波器,WaveRunner® Xi和WaveSurfer® Xs都是上上之選。WaveRunner Xi和WaveSurfer Xs平臺功能強大,用途廣泛,提供了200 MHz - 2 GHz的帶寬、高達10 GS/s的采樣率、12.5 Mpts/Ch的可用存儲容量及各種數學運算、測量和觸發功能。這兩款示波器都配有明亮的10.4"大型彩色觸摸屏,可以簡便地查看所有模擬信號和數字信號,厚僅6"。

    最優秀的串行數據總線測試技術

    監測串行數據總線是嵌入式系統設計和測試的主要部分。在這些總線上迅速定位和分離特定消息的能力對高效測試非常重要。由于采用力科獨特的解碼數據色碼重疊圖及靈活強大的條件觸發技術,MS系列可以捕獲系統中所有重要的總線業務,簡便地顯示I2C、SPI、UART、RS-232、CAN和LIN總線中的重要數據消息。


    完整的混合信號系列工具

    模擬、數字和交叉碼型觸發

    WaveRunner Xi和WaveSurfer Xs示波器擁有廣泛的一系列觸發功能,以捕獲各種模擬信號。MS系列進一步增強了這種觸發功能,增加了模擬/數字交叉碼型觸發和模擬/數字事件觸發,并能夠選擇任何數字通道作為模擬觸發源。

    在數字通道中使用示波器觸發。

    使用最多4條模擬通道和36條數字通道的任意組合,設置簡單或復雜的交叉碼型觸發。設置碼型時可以選擇10、上升沿、下降沿、任意沿或無所謂條件。

    簡便易用的測量工具

    游標和測量參數是任何示波器的重要組成部分。在使用MS系列時,這些工具可以測量數字通道及模擬通道。游標讀取十六進制總線值,參數則在一條數字通道上、在兩條數字通道之間、甚至在模擬通道和數字通道之間進行時間測量。

    使用水平游標和垂直游標等示波器工具及自動測量和統計功能,測量模擬信號和數字信號。
    頻率     延遲     寬度
    周期     D延遲   占空比


    深入觀察嵌入式系統

    通過混合信號示波器顯示屏,您可以查看驅動嵌入式系統的模擬信號、數字信號和串行數據信號。WaveRunner XiWaveSurfer Xs10.4"大型觸摸屏簡化了使用MSO的方式,可以更簡便地查看信號細節,特別是組合查看最多4條模擬通道和36條數字通道時。

    1. 觸發和解碼串行數據信號,如I2C、SPI、UART、RS-232和LIN。解碼后的數據用唯一的色碼重疊圖表示,識別起來非常簡便。在解碼各個位時,可以進一步放大,查看更多的數據。內置搜索功能可以迅速搜索總線上的特定消息。

    2. 使用游標讀取十六進制總線值,或手動進行時間測量。

    3. 自動測量參數(如周期、頻率和占空比)象在示波器通道上一樣在數字線路上操作。統計和小直方圖提供了詳細的測量信息。

    4. 200 MHz - 2 GHz的模擬帶寬,采樣率高達10 GS/s。

    5. 高達50 Mpts/Ch的數字存儲容量,在非常長的時間內捕獲所有數字信號,采樣率高達2 GS/s。

    6. 長示波器存儲容量,可以捕獲模擬信號的長記錄,同時對快速邊沿保持很高的采樣率。

    7. 完整的模擬/數字交叉觸發功能。使用最多4條模擬通道和36條數字通道的任意組合,設置簡單或復雜的碼型。

    8. 在數字線路上支持2 GS/s的采樣率。


    驗證和調試串行數據總線

    完整的I2CSPIUARTRS-232LINCAN串行觸發功能

    在嵌入式控制器上迅速簡便地分離特定串行數據事件,更好地了解系統,加快調試速度。采用二進制、十六進制(CAN為符號)格式設置觸發條件。使用MS-500或MS-250,捕獲串行數據總線,模擬示波器通道一直打開,可以用于其它用途。在I2C EEPROM長讀取的特定位置觸發DATA。全面控制調試過程,更快地完成調試。

    強大的條件數據觸發功能

    全面分離特定事件,更好地了解和調試系統。使用條件I2C、UART、RS-232或LIN DATA觸發,選擇觸發的DATA值范圍,而不只是一個DATA值。I2C通常采用DATA字節指定子地址,存取EEPROM中的存儲位置。條件DATA觸發可以觸發與讀寫EEPROM中特定子地址存儲塊對應的DATA字節范圍。條件DATA觸發還可以協助監測來自傳感器的DATA輸出,如模數轉換器,在DATA位于安全操作范圍以外時觸發采集。在這兩種情況下,檢驗操作是否正確都變得非常簡單。

    直觀的色碼解碼

    先進的軟件算法把波形分解成二進制、十六進制或ASCII協議信息,然后把解碼后的數據疊加在波形上。各個協議段選擇采用色碼,理解起來非常簡便。即使在長采集數據中,解碼操作的速度也非常快。

    方便的表格顯示匯總測量結果

    通過以表格方式顯示解碼信息,把示波器轉換成協議分析儀。可以自定義配置表格,只顯示希望的信息,并把表格數據導出到Excel文件中。觸摸表格中的一條信息,它將自動放大,顯示詳細信息。
