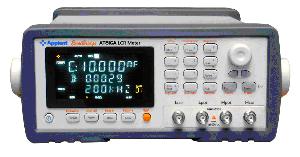

AT816A 精密LCR 數字電橋
全自動測試、無需人為參與，您只需插入L、C或是R，儀器自動為您配置成最佳測試條件，這些包括：自動LCR選擇，自動量程選擇和等效方式選擇。
同樣，強大的手工測試，可最大程度滿足現有條件測試：50Hz～200kHz，共計2.4064萬點，最高到200kHz的測試頻率，0.01V至2.00V的任意電平，內置和外部可輸入的直流偏置，最大99次平均，14檔分選結果輸出。
我們?yōu)樽詣訙y試設備提供了最完備的接口：包括14檔分選輸出，可編程觸發沿，測試延時設置，分選結果信號清除，電容器開路檢測，根據標稱值自動鎖定最佳量程以及與早期產品GR1689兼容的信號輸出。
兼容SCPI的RS232C 接口，可通過計算機更快捷的控制儀器所有功能，更能通過客戶端軟件的設計完成數據統計分析和打印測試結果等功能。同樣您還可以使用內置的簡單通信協議完成一些簡單的應用。
|
|
|
|
|
|
請參考: AT2816A
|
|
|
|
技術規格
|
|
|
|
● |
測試參數：L,C,R,Z,D,Q,θ(deg),θ(rad),Vm,Im |
|
● |
測試頻率：50Hz~200kHz (24064點) |
|
● |
基本準確度：0.05% |
|
● |
測試電平：0.01V~2.00V 以10mV步進 |
|
● |
測試速度：4次/秒，9次/秒，25次/秒 |
|
● |
主參數5位，副參數6位顯示 |
|
● |
L: 0.0001μH - 99999H |
|
● |
C: 0.0001pF - 99999μF |
|
● |
WR,Z: 0.0001Ω - 99.999MΩ |
|
● |
D,Q: 0.00001 - 999999 |
|
● |
°θ(deg): -90.0000°- 90.0000° |
|
● |
θ(rad): -3.14159 – 3.14159 |
|
● |
Δ%: -99999% - 99999% |
|
● |
輸出阻抗：30Ω, 5Ω和100Ω |
|
● |
等效電路：串聯, 并聯 |
|
● |
電平監視和電流監視。 |
|
● |
全自動測試：量程自動，等效電路自動，參數自動。
|
|
|
|
性能特征
|
|
|
|
● |
高亮度，超清晰四色VFD顯示。 |
|
● |
校正功能：全量程程開路和短路掃頻清零。 |
|
● |
第三窗口可同時顯示 Z, D, Q, θ, ΔABS, Δ%或分選結果。 |
|
● |
20組文件管理，可完全存儲儀器狀態和比較器設置。 |
|
● |
增強型比較器（分選）功能：可編程的P1~P9 九檔分選，主參數HI,IN,LO顯示和輸出，NG,AUX,SREJ,IDX,EOM 等顯示及輸出。 |
|
● |
絕對偏差（ABS）比較方式和相對偏差比較方式。 |
|
● |
可開關的根據標稱值自動量程選擇。 |
|
● |
可開關的附屬檔（AUX）分選。 |
|
● |
可編程1～99次平均次數，提供穩定性。 |
|
● |
可編程電容器開路狀態檢測。 |
|
● |
可編程外部觸發下測試延時：0～60s。 |
|
● |
可編程Handler接口測試完成后分選結果信號清除功能。 |
|
● |
自定義分選結果訊響：NG, P1~P9, PHI, PIN, PLO, AUX, OFF。 |
|
● |
內置RS232C接口和Handler接口。 |
|
● |
顯示亮度可調。 |
|
● |
1000V超強沖擊保護 |
|
|
|
|
