電流探頭TCP305
- 測溫范圍：
TCP300和TCP400系列AC/DC電流測量系列為滿足當前的電流測量需求提供了非常先進的系統。分芯探頭同時采用變壓器和霍爾效應技術，提供了從DC直到100MHz的寬帶寬測量功能，支持最低1毫安，最高幾千安（在使用CT4電流變壓時）的電流。在連接到帶有TEKPROBETM II或TekConnect®接口的泰克示波器上時，可以簡單、方便地完成電流測量和計算。
通過TDSPWR2功率測量等附加軟件，可以提供額外的測量能力。借助這些測量能力，電流測量變得前所未有的簡便。
滿足當前的AC/DC電流測量應用需求

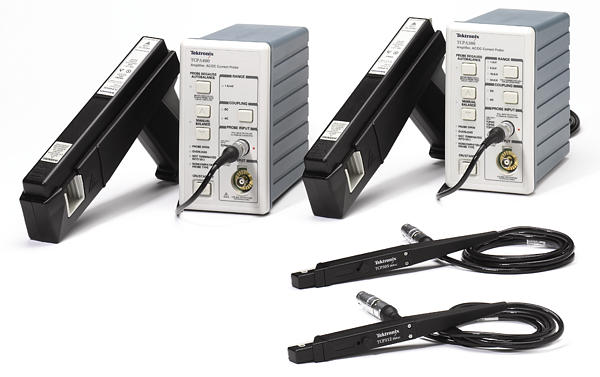

TCPA300放大器在與TCP312、TCP305或TCP303探頭一起使用時，提供了廣泛的電流測量功能，填補了低電平毫安測量與超高電流電平之間的空白。這三種探頭提供30A、50A和150A的連續DC電流測量功能。對更高的電流水平，帶有TCP404XL電流探頭的TCPA400放大器可以測量500A的連續DC電流和750A的連續DC電流，但其額定值會隨著占空比上升而下降。
帶TCPA300的TCP312實現了頻率更高的性能，它提供了超過100MHz的帶寬和30A DC的最大電流。
測量誤差和手動計算一去不返了
通過這一系列新的電流測量工具，我們為泰克TDS3000，TDS500，TDS600，TDS700，TDS5000，TDS6000和TDS7000B系列示波器系統的用戶提供了自動控制及屏幕標度和單位。TDS系列示波器提供了屏幕上標度和單位。狀態LED迅速顯示TCP300/400系列的工作狀態及可能在過去導致測量誤差的潛在錯誤條件。
TCP300TCP400電流測量系統無縫地與TDS系列示波器和TDSPWR2軟件包集成起來，可以為您容易地完成這些耗時的功率測量和計算工作。
通過把示波器上的測得輸出電壓乘以TCPA300/400系列量程設定值，即使非TEKPROBE系統也可以使用TCPA300/400系列進行適當的電流測量。
主要特點和優點
AC/DC測量功能
DC-100MHz電流探頭放大器（TCPA300）使用；
—DC-100MHz，30A DC（TCP312）
—DC-50MHz，50A DC（TCP305）
—DC-15MHz，150A DC（TCP303）
DC-50MHz電流探頭放大器（TCPA400）使用：
—DC-2MHz，750*1A DC（TCP404XL）（500A DC連續電流）
直接定標和單位*2—通過消除手動計算，示波器屏幕上的讀數減少了測量誤差
AC/DC輸入耦合
低插入阻抗，降低了被測器件的負載
小型機械包裝—減少占用的桌面空間、貯存和處理更容易
分芯結構，可以簡便地連接電路
狀態指示燈通知潛在的錯誤條件降低了DC漂移和噪聲
經過認證，可以用于美國、加拿大和歐洲。
應用
針對以下應用的設計和分析：
—電源供應
—半導體器件
—逆電器/變電器
—電子鎮流器
—工控/消費電子
—移動通信（電話，衛星，直放站）
—發動機驅動裝置
—交通運輸系統（電動車輛，電動火車，機車，航空電子設備）
*1額定值隨著占空比下降。
*2要求TDS TEKPROBE示波器或帶有TCA—BNC的TekConnect示波器。
