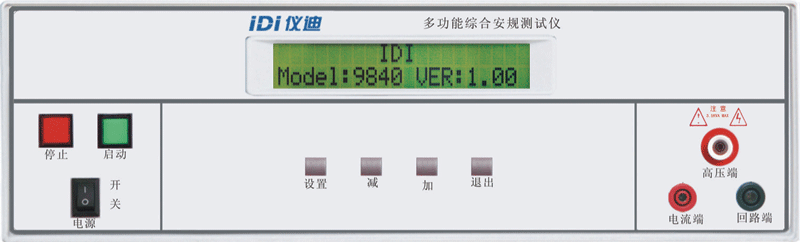

9840多功能綜合安規測試儀
- 測溫范圍：
儀迪9840多功能綜合安規測試儀集耐壓/絕緣/接地/泄漏四合一,100%美國技術,負載容量最大達8.4KVA/30Arms,沖擊電流可達180A(10u sec之內).超小體積,只有430(W)*133(H)*500(D)mm
| 9840 | |||||
| 輸入 | |||||
| 輸入電壓 | 115/230Vac±15% | ||||
| 輸入頻率 | 50/60Hz ± 5% | ||||
| 保險絲 | Fuse 6.3A/250V Slow-Blow | ||||
| 量程 | 分辨率 | 精確度 | |||
| 交流耐電壓測試 | |||||
| 輸出電壓，KV | 0-3.50 | 0.01 | ± (2% 設定值 + 5V) | ||
| 輸出頻率 | 50Hz/60Hz ±0.1%, 用戶自行選擇 | ||||
| 輸出波形 | 正弦波，波峰因數= 1.3 - 1.5 | ||||
| 輸出穩定度 | ± (1% 輸出值 + 5V), 空載至滿載 | ||||
| 參數設定 | |||||
| 上/下限電流，mA | 0.00-20.00 | 0.01 | ± (2%設定值 + 2個字) | ||
| 緩升時間, second | 0.1 - 999.9 | 0.1 | ± (0.1% + 0.05sec) | ||
| 測試時間, second | 0- 999.9(0=連續測試) | ||||
| 電流歸零, mA | 0.00-2.00 | 0.01 | ± (2% 設定值 + 2個字) | ||
| 絕緣電阻測試 | |||||
| 輸出電壓, VDC | 100 - 1000 | 1 | ± (2%讀值+ 5V) | ||
| 參數設定 | |||||
| 電阻上限值, MΩ | 0,1 - 1000 (0 = 關閉) | 1 | 與電阻量測精確度相同 | ||
| 電阻下限值, MΩ | 1 - 1000 | ||||
| 測試時間, second | 0- 999.9(0=連續測試) | 0.1 | ± (0.1%+0.05sec) | ||
| 接地電阻測試 | |||||
| 輸出電流, A | 3.0 – 30.0 | 0.1 | ± (2%設定值+2個字) | ||
| 輸出電壓, Vac | 最大電壓AC 6V. | ||||
| 輸出頻率, Hz | 50Hz/60Hz ±0.1%, 用戶自行選擇 | ||||
| 線阻歸零，mΩ | 0-100 | 1 | ± (2%設定值+2個字) | ||
| 參數設定 | |||||
| 電阻上/下限值, mΩ | 0 – 510 (3.0-10.0A) | 1 | ± (2%設定值+2個字) | ||
| 0 – 200 (10.1-25.0A) | |||||
| 0 – 150 (25.1-30.0A) | |||||
| 測試時間, second | 0 - 999.9(0 = 連續測試) | 0.1 | ± (0.1% + 0.05 sec) | ||
| 量測規格 | |||||
| 量程 | 分辨率 | 精確度 | |||
| 電壓, KV(AC) | 0.00 -3.50 | 0.01 | ± (1.5 %讀值+1個字) | ||
| 電壓, Vdc (絕緣) | 0 - 1000 | 1 | ± (1.5%讀值+2個字） | ||
| 交流電流, mA | 0.00 - 40.00 | 0.01 | ± (2%讀值+2個字) | ||
| 交流電流, A (接地) | 0.0-30.0 | 0.1 | ± (3%讀值+3個字) | ||
| 電阻, MΩ (絕緣) | 1-1000 | 0.1/0.01 | 100-499V ± (7%讀值 + 2 個字) 500-1000V ± (3% 讀值 + 2個字) | ||
| 電阻, mΩ (接地) | 0-510 | 1 | ± (2 % 讀值 + 2 個字) | ||
| 接觸電流測試 | |||||
| DUT | |||||
| 測試輸入電源 | 0 - 277.0V, 單相, 30A （最大） | ||||
| 電流 | 最大可持續30A | ||||
| 過流保護 | 單路電流可達 50A ，持續時間< 3 sec, 沖擊電流180A 反應時間為10u sec. | ||||
| 參數設定 | |||||
| 電流上/下限設定, mA | 量程： 0-6000uA, 分辨率： 1uA,上限值 0=關閉 | ||||
| 測試時間, second | 量程 0, 1.0-999.9 (0=連續測試), 分辨率 0.1second. | ||||
| 符合標準 | IEC60990 Fig4 U2, | ||||
| 測試模式 | G-L, G-N | ||||
| 電流量測 | |||||
| 量測頻寬 | 15Hz-100KHz | ||||
| 接觸電流量程 (RMS) | 分辨率 | 精確度 | |||
| 0uA - 6000uA | 1 | 0~100uA:±(2% 讀值+ 10個字) 100uA - 6000uA:±(2% 讀值+ 3個字) | |||
| 電流歸零 | 分辨率 | 精確度 | |||
| 0uA - 2000uA | 1 | 0~100uA:±(2% 讀值+ 10個字) 100uA - 2000uA:±(2% 讀值+ 3個字) | |||
| 電壓量測 | |||||
| 量程 | 0.0-277.0 VAC | ||||
| 分辨率 | 0.1 V | ||||
| 精確度 | ± (1.5% 讀值 +0.2V), 30.0-277.0V | ||||
| MD 量測網絡 | 精確度: 電阻 ± 1% 電容 ± 5% | ||||
| MD 電壓限 | 最大峰值 30V 或 30VDC | ||||
| 其它 | |||||
| PLC 遙控裝置 | 信號輸入: 啟動, 停止, 界面鎖功能,調用1-6測試組 | ||||
| 信號輸出: 合格, 失敗, 測試中 | |||||
| 記憶組 | 9 組, 每組4個測試步驟，每個測試步驟可連接測試 | ||||
| 測試電壓控制端口（選配） | 可通過此端口實現控制 Transformer Box A1931S的電壓輸出 | ||||
| 顯示 | 20x 2 LCD | ||||
| 通訊接口 | RS232（選購） | ||||
| 報警音量 | 范圍 : 0~9 ; 0=關閉, 1為最低音量, 9 為最高音量 | ||||
| 校正方式 | 可通過前面板參數輸入，軟件式校正 | ||||
| 工作環境 | 0-40℃, 20-80%RH | ||||
| 體積/凈重 | 430mm(W)×133mm(H)×500 mm(D)/22Kg | ||||
