      WP4000變頻功率分析儀

      • 測溫范圍:

      WP4000變頻功率分析儀——產品概述? ? WP4000變頻功率分析儀是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀,是電力電子技術、變頻調速技術和新能源技術高速發展的必然產物和健康持續發展的重要基礎儀器。WP4000變頻功率分析儀——主要功能數字功率計WP4000變頻功率分析儀依據所選用的線路圖,

      1. 詳細信息
      2. 選項卡二
      3. 選項卡三
      4. 選項卡四
      5. 選項卡五


      WP4000變頻功率分析儀——產品概述

          WP4000變頻功率分析儀是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀,是電力電子技術、變頻調速技術和新能源技術高速發展的必然產物和健康持續發展的重要基礎儀器。

      中國自主知識產權的WP4000變頻功率儀

      WP4000變頻功率分析儀主要功能

      WP4000變頻功率分析儀——主要功能

      數字功率計
      • 數字功率計

      • WP4000變頻功率分析儀依據所選用的線路圖,可在主界面上直接顯示與線路圖對應的相關參數,并對每個參數以習慣名稱命名。電壓、電流參數根據需要可選擇顯示真有效值rms、基波有效值h01、算術平均值avg、校準平均值mean等,功率根據需要可選擇顯示總有功功率Pavg,基波有功功率Ph01。默認狀態下,分析儀啟用自動無縫量程轉換,并在被測參量右側顯示當前使用的檔位。

      電能質量分析儀
      • 電能質量分析儀

      • 計算設定時間內的頻率穩定度、幅值穩定度、總諧波失真THD、總諧波因數THF、電壓諧波因數HVF、電流諧波因數HCF等電能特征值。采用對稱分量法計算正序分量、負序分量、零序分量。依據國標、IEEE、NEMA、CIGRE等標準計算三相不平衡度等參數。可方便的判斷變壓器、變頻器等各種變流器及電機試驗臺的試驗電源是否符合相關標準要求。

      實時示波器
      • 實時示波器

      • WP4000變頻功率分析儀的示波器功能采用固定采樣率的實時采樣技術,避免了變采樣率示波器測量高帶寬、低基波頻率PWM波形時因采樣頻率過低造成混疊失真及等效采樣示波器不能準確測量非周期波形等問題,可完整查看低至0.1Hz的PWM波形。WP4000變頻功率分析儀可在電機、變壓器、變頻器及各類變流器的電參量測試中替代專業示波器,且無需考慮探頭量程問題。

      諧波檢測儀/諧波分析儀
      • 諧波檢測儀

      • WP4000變頻功率分析儀采用高性能雙核嵌入式CPU模塊,內存大,運算速度快,可在250kHz的采樣頻率下,實現0.1Hz基波頻率SPWM波形的DFT變換。確保了采樣頻率與信號頻率的同步,保證諧波分析結果的正確性與準確性。儀器可直接顯示100次諧波,通過擴展的上位機軟件,可實現2000次(不大于100kHz)諧波實時運算。WP4000變頻功率分析儀可替代各種諧波分析儀,特別適用變頻器輸出的SPWM波形的諧波分析。

      無紙記錄儀
      • 無紙記錄儀

      • WP4000變頻功率分析儀設置了截屏與采集功能。截屏功能相當于照相機,每按下一次,記錄一次屏幕快照。采集功能則記錄所有通道的瞬時采樣數據和運算的各種穩態特征值。截屏和采集以文件方式記錄在外部連接的存儲器上或系統設置的存儲目錄下。存儲容量取決于連接的存儲設備(分析儀內置150GB硬盤),幾乎不受限制,徹底解決了常規無紙記錄儀存儲容量較小,不能滿足長時間記錄的問題。


      WP4000變頻功率分析儀——產品選型

      每個變頻電量變送器也稱功率單元,每個功率單元可測量一路電壓和一路電流,每臺WP4000可配置1~6個功率單元。多臺WP4000可通過同步光纖同步,數據通過以太網集中上傳,實現任意通道電參量的同步測量。
      功率單元包括
      SP系列變頻功率傳感器DT系列數字變送器。依據不同量程(100μV~15kV/100μA~5kA),有多種型號的功率單元可供選擇。

      SP系列變頻功率傳感器在線選型工具 SP系列變頻功率傳感器在線選型工具

      DT系列數字變送器在線選型工具 DT系列數字變送器在線選型工具


      SP系列變頻功率傳感器/DT系列數字變送器


      WP4000變頻功率分析儀——產品應用

      WP4000為大型武器裝備試驗提供可靠的數據支撐
      • 為大型武器裝備試驗提供可靠的數據支撐

      • 采用具有自主知識產權的檢測裝置為大型武器裝備試驗提供可靠數據支撐,是WP4000變頻功率分析儀的基礎使命,在此過程中,WP4000變頻功率分析儀解決了眾多進口功率分析儀所未能解決的變頻電量高電壓測量、低功率因數測量、復雜電磁環境下的高精度測量等問題。

      WP4000為近十個國家級第三方檢定機構提供能效計量檢測核心測量儀器
      • 為近10余個國家級第三方檢定機構
        提供能效計量檢測核心測量儀器

      • 甘當幕后英雄,湖南銀河電氣有限公司在3年之內,以WP4000變頻功率分析儀為變頻電量計量檢測和能效計量檢測的核心測量儀器打造的10余個實驗室成為國家級第三方檢定機構。


      WP4000變頻功率分析儀——產品配置



      WP4000變頻功率分析儀配置表


      項目配置項目配置
      屏幕尺寸12.1寸分辨率800*600真彩
      安裝方式嵌入式/臺式操作6個快捷鍵+8個軟鍵
      常規測量實時波形
      諧波分析三相不平衡度
      正序分量負序分量
      總諧波畸變總諧波因數
      諧波電壓因數諧波電流因數
      扭矩/轉速溫度測量
      以太網接口擴展大屏幕輸出(VGA)
      擴展接口選配WIFI選配



      WP4000變頻功率分析儀——技術指標



      WP4000變頻功率分析儀主要技術指標


      項目指標條件
      實時采樣頻率250kHz
      -3db帶寬100kHz
      電壓A型:0.05%rd
      B型:0.1%rd
      C型:0.2%rd
      幅值:0.5%~100% UN。
      基波頻率:DC,0.1Hz~1500Hz。
      電流A   0.05%rd
      B   0.1%rd
      C   0.2%rd
      幅值:0.5%~100% UN。
      基波頻率:DC,0.1Hz~1500Hz。
      功率A   0.05%rd
      B   0.1%rd
      C   0.2%rd
      功率因數=1;額定電壓、額定電流;基波頻率:45~66Hz。
      A型:0.1%rd
      B型:0.2%rd
      C型:0.5%rd
      功率因數:0.2~1。
      基波頻率:DC,0.1Hz~1500Hz。
      A型:0.2%rd
      B型:0.5%rd
      C型:1%rd
      功率因數:0.05~0.2。
      基波頻率:DC,0.1Hz~1500Hz。
      頻率測量精度0.02%rd0.1Hz~1500Hz

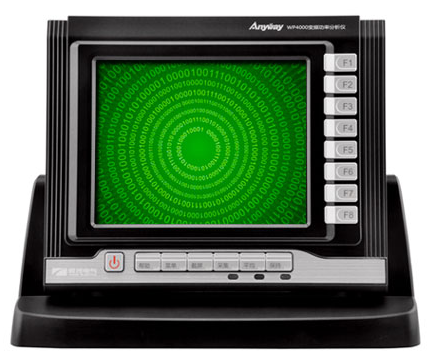

      WP4000變頻功率分析儀外觀
