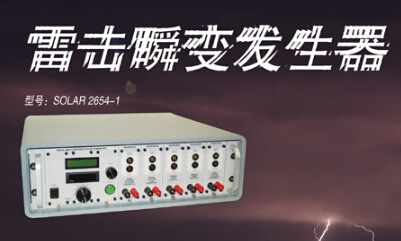

描述：Solar 2654-1雷擊瞬變發生器可以合成電脈沖，模擬雷擊在飛機內設備感應的瞬態。用于測試設備對此的敏感度。滿足航空標準RTCA/DO160E第22節等級1至3的峰值電壓和電流要求。使用Solar現有的探頭，可實現插針注入、電纜束注入、地注入等方式施加脈沖。

    Solar 2654-1采用模塊化設計，由控制器及電源模塊和多個瞬態脈沖源模塊組成。每個DO-160第22節要求的瞬態由一個5.08 x 13.34 x 24.77cm大小的瞬態脈沖源模塊單獨產生。正是由于模塊化的系統設計，可以按照用戶用到的模塊來訂購系統。任何時候都可以加入其余支持DO-160其它瞬態的模塊。也可根據需求提供定制的模塊。



控制器和電源模塊

     前面板上有兩個控制旋鈕用于選擇瞬態波形、重復率、振幅。可以按鍵產生單擊瞬態，或按照DO-160E第22節的要求，編制指令產生多擊或均勻/偽隨機間隔的瞬態脈沖群。可以單個、每組十個、或3min以及5min的序列發出波形。微處理器嚴密控制各個波形脈沖的時序，還可以自動識別安裝在系統主機箱中的瞬態發生器模塊，瞬態波形、重復率選項顯示在液晶屏幕上。

    控制單元前面板有一個旋鈕控制高壓電源。這個連續變化的電源能夠產生高達1100V直流電壓和超過25A的電流用于在脈沖間對電容快速充電。高壓電源的輸出由一個“調節器”電路來控制，由此保證多擊序列中的第一個和相繼的脈沖產生正確的電平。調節器由系統微處理器控制。


功能特點：

－液晶顯示瞬態脈沖選擇和峰值電壓

－視覺和聽覺報警器
－脈沖率選項：

  單擊

  多擊（依據RTCA/DO-160E第22節）

  多脈沖群（依據RTCA/DO-160E第22節）


－多擊和多脈沖群序列由微處理器精確控制

－均勻或偽隨機脈沖間隔

－現場可升級微處理器固件

－連續可調高壓電源（0-1000V）



瞬態脈沖源模塊

    每個波形的上升和下降時間由各個發生器模塊內的元器件決定。內置低ESR/ESL能量儲存。可靠的高壓、高電流固態器件產生干凈的脈沖波形。發光二極管顯示模塊使能狀態和脈沖啟動狀態。

有以下標準的瞬態脈沖源模塊可供選擇：

－6.4/69uS 波形1和4的雙指數模塊

－100ns/6.4uS 波形2的雙指數模塊

－1MHz 波形3a的阻尼正弦波模塊

－10MHz 波形3b的阻尼正弦波模塊

－40/120uS 波形5A的雙指數模塊
